Cara Memperbaiki Vcd/ Dvd NO - DISC

Berbagai kerusakan dapat ditimbulkan pada sebuah VCD, salah satu diantaranya yaitu NO- DISC.
Kerusakan seperti ini adalah di pesawat VCD tidak ada sebuah disc atau VCD tidak mampu untuk membaca sebuah disc yang berada di dalamnya.
Kerusakan seperti ini bisa juga disebabkan oleh sebuah komponen VCD yang telah rusak, biasanya dari optical pick up ataupun mekanicnya.

Servis Vcd/ Dvd Mati

VCD/ DVD yang seringkali mati disebabkan oleh rangkaian power supply. Pada saat ini kebanyakan Vcd/ Dvd yang marak dipasarkan menggunakan sistem power supply ACMatic.
Sistem ACMATIC yaitu sistem power supply yang mengubah tegangan AC menjadi tegangan DC dengan cara penurunan tegangan menggunakan Resistor dalam Watt yang relatif besar.
Prinsip kerja dari sistem ini adalah menurunkan tegangan menggunakan Resistor kemudian disearahkan menggunakan Dioda, lalu tegangan tersebut masuk ke Transformator dan kembali disearahkan oleh Dioda dan dibagi menjadi tegangan yang dibutuhkan perangkat tersebut ( +21 v, -21v, 5 v, 8 v , dan 12 v )
Apabila rangkaian ACMATIC tersebut rusak maka VCD/ DVD tersebut tidak bisa nyala/ mati.



INGAT!!! : Dalam proses pengujian rangkaian ACMATIC tersebut berhatilah- hatilah karena dulu saya pernah berkali - kali mendapatkan kejutan listrik dari rangkaian tersebut karena tanpa sengaja rangkaiannya tersentuh.

Servis VCD/DVD Tidak Bisa Membaca Kaset/ disk

Masalah VCD / DVD No Disc ini kerap dijumpai pada servis VCD /VCD.
Kerusakan seperti ini juga sering saya jumpai dalam pereparasaian elektronik.Banyak VCD/DVD yang tidak bisa membaca kaset/disc.
Kerusakan seperti ini kebanyakan disebabkan oleh kaset / Disc yang sudah kotor, selain itu juga sering disebabkan oleh Optical Pick up pada VCD tersebut yang sudah kotor maupun rusak.

Selamat mencoba semoga berhasil.
Ini semua merupakan pengalaman servis elektronik sejak saya duduk di kelas 2 STM.

Cara Mereset / Mereffil Tinta Canon

Ini adalah cara utuk mereparasi sebuah Mesin Ploter Canon ipf Image Prograf untuk semua tipe. Jika pada mesin tersebut tintanya sudah habis maka perlu dilakukan langkah mereset tinta.
Tujuan dari langkah tersebut yaitu untuk menormalkan code tinta pada control panel agar dapat bekerja secara normal kembali.
Jika tinta pada mesin habis maka akan muncul tanda ( ! ) di counter tinta pada display panel mesin, dan apabila tinta sudah benar - benar habi maka akan muncul tulisan " INK-TANK is EMPTY , please Remove INK-TANK. PRESS OK ( tetapi jangan di tekan tombol OK karena dapat mengakibatkan kerusakan pada Chip Cartridge/ Chip akan hangus).
Untuk lebih jelasnya kita ikuti langkah - langkahnya.

Berikut adalah langkah - langkah untuk mereset tinta pada mesin Canon :

• Cabut Ink Cartridge kemudian isilah , lalu masukkan lalu masukkan kembali ketempat tinta, Selanjutnya akan muncul tulisan :

  1. Remaining Level Of The Ink Tank Cannot be Correctly Detected Check Ink Thank
     Tekanlah tanda panah kanan >, kemudian pilih menu ,selanjutnya pilih information lalu tekan OK.


  2. Tank Once Emptied is Used, Printing Stopped Due To Ink Tank Level Unknown
     Tekanlah panah kanan >, akan muncul tulisan To Continue, You Must Release Ink Level Detection kemudian tekan panah kanan > lagi pilih Yes lalu tekan OK.


  3. Release Ink Level Detection After Confirming That Ink is in Ink Tank
     Tekanlah tanda panah kanan > maka muncul tulisan Canon is Not Liable for Damages Due to Ink Tank Filling, kemudian tekan panan kanan > lagi pilih Agree lalu tekan Yes, selanjutnya tekan OK.


  4. Release Ink Level Detection, Perform After Use of Ink Tank was Regestered?
     Tekanlah tanda panah kanan > kemudian pilih Agree tekan Yes, lalu selanjutnya tekan OK, dan selesailah proses pengresetan tersebut.


SELAMAT MENCOBA???

Mereset Printer Canon IPF 6300/ 8300

Dalam postingan kali ini saya akan memposting "Bagaimana cara mereset main cartridge pada Canon IPF 6300/ 8300"?.
Ini adalah postingan kedua dari cara mereset main cartridge( 710/6100/ 8100 dan 6300/ 8300).
Caranya tidak jauh berbeda dari cara pengresetan pada Main Cartridge Canon IPF 710/ 6100/ 8100, perbedaannya terletak pada langkah pertama dalam menyalakan printer menggunakan Servis Mode.
Untuk lebih jelasnya mari kita ikuti cara- caranya.

Berikut adalah cara- cara untuk mereset main cartridge pada canon IPF 6300/ 8300 :

1. Matikan mesin printernya.

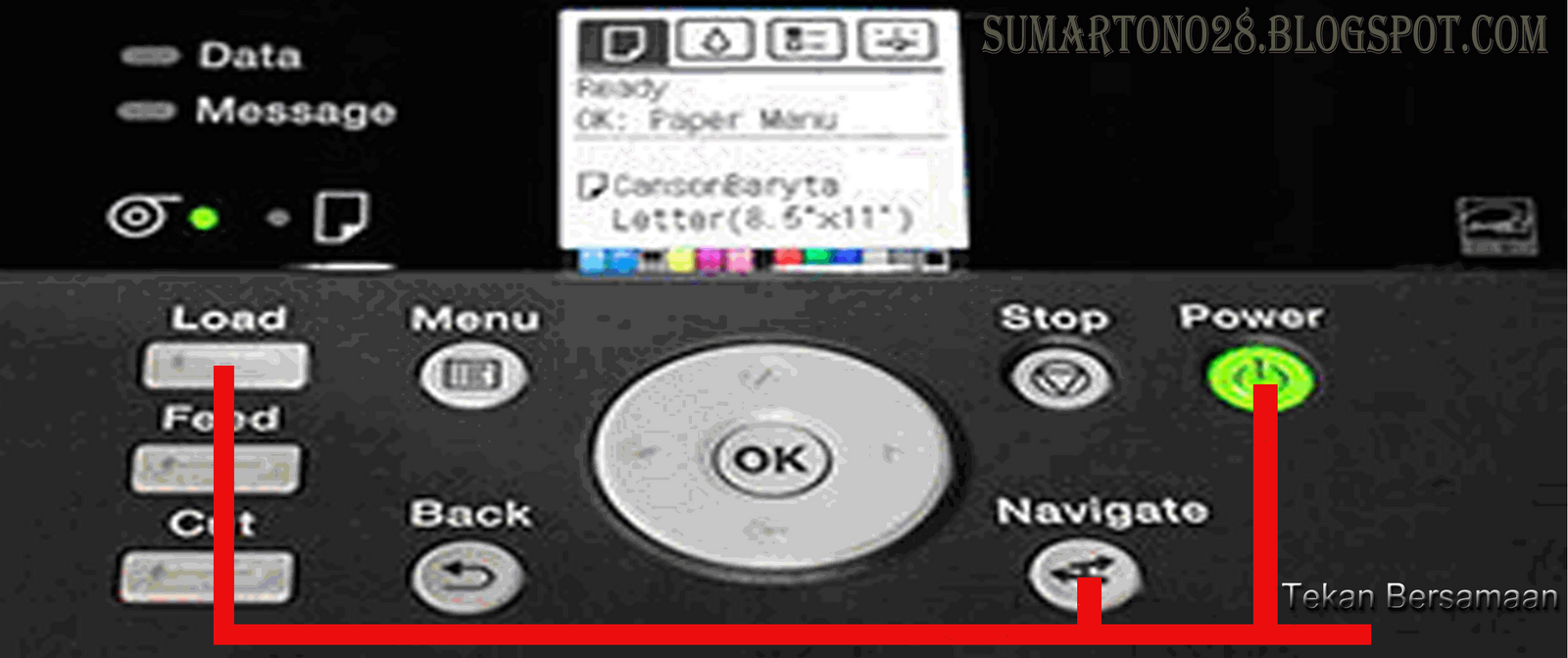

2. Tekan tombol : Load + Navigate + Power secara bersamaan.
   Langkah tersebut untuk menampilkan Menu Servis Mode pada control panel yang letaknya di ujung kanan ( Muncul tulisan S ).
3. Selanjutnya masuk ke Menu Servis Mode - tekan panah kanan dan muncul tulisan Display - Lalu cari tulisan Initialize - lalu tekan panah bawah pada control panel dan mucul tulisan Warning - setelah itu tekan panah kanan cari tulisan W - Ink lalu tekan OK.
4. Tunggu beberapa detik sampai prose pengresetan selesai.
   Setelah itu matikan mesin printer dengan menekan tombol power, lalu hidupkan mesin printer seperti biasa dengan menekan tombol power saja, dan printer sudah siap untuk digunakan lagi.

SELAMAT MENCOBA, SEMOGA BERHASIL???

Mereset Printer Canon IPF6100/ 8100

Bagi Anda yang ingin belajar servise printer Plotter/ Large Format silahkan lihat- lihat hasil dari postingan saya. Kali ini saya akan memposting Bagaimana cara mereset Maintenance Cartridge pada printer plotter, khususnya untuk printer Canon IPF Image Prograf Seri 1 ( IPF 710/6100/ IPF 8100 / IPF 9100 ).
Dalam sebuah mesin printer pastinya terdapat Maintenance Cartridge, terus apa yang dimaksud dengan Maintenace Cartridge tersebut???
Maintenance Cartridge yaitu Tempat pembuangan limbah tinta pada mesin printer.
Terus langkah apa yang dilakukan pada tempat tersebut agar bisa berjalan dengan normal tanpa mengganggu aktifitas mencetak???Mestinya kita menyadari , pada proses percetakan pasti ada pembuangan tinta yang masuk ke tempat tersebut, dan pada proses tersebut kita dapat mengurangi kapasitas kerja dari tempat tersebut, meskipun bentuknya sepele.
Langkah yang harus dilakukan yaitu dengan mereset Maintenance Cartridge tersebut.
Tujuan dari langkah tersebut yaitu untuk menjadikan capasity pada Maintenace Cartridge menjadi 100%.
Pada Mesin canon system kerjanya menggunakan sistem sensor, maksudnya semua aktifitas dari alat kerja memiliki sebuah pembaca/ pemantau.
Pada mesin Canon system kerja dari unit- unit/ bagian- bagian saling berhubungan , apabila terjadi salah satu kerusakan pada bagian tersebut, tentunya mesin pun tidak bisa berjalan.
Untuk itulah kita harus selalu mengecek tempat tersebut dan mereset nya. Untuk selanjutnya kita lihat Bagaimana cara meresetnya.

Berikut adalah Cara- cara untuk mereset Maintenance Cartridge :

1. Matikan mesin printernya.
   Caranya yaitu cabut Jack AC, terus tekan tombol power pada control panel akan nyala sebentar terus mati, setelah itu tkan tombol powernya sekali lagi ( langkah ini untuk menghilangkan arus pada mesin tersebut ).
2. Tekan tombol : Feeder selection + information + power secara bersamaan.
   Langkah tersebut untuk menampilkan menu Service Mode pada control panel.
3. Selanjutnya tekan Menu - Service Mode - tekan panah kanan pada control panel - setelah panah kanan muncul menu Display - terus tekan panah kiri lalu cari menu Initialize - setelah itu tekan panah bawah pada control panel muncul menu Warning - setelah itu tekan panah kanan cari tulisan W - Ink lalu tekan Enter / OK, selanjutnya muncul tulisan = pada samping kiri W - Ink
4. Pada waktu itu tunggu beberapa detik sampai tulisan = hilang dengan sendirinya, dan proses mereset Maintenance Cartridge sudah selesai.
5. Setelah itu untuk keluar dari menu Service Mode, caranya yaitu dengan menekan tombol power. Lalu nyalakan printer seperti biasa, untuk memulai proses percetakan.

Untuk mengetahui hasil dari proses pengresetan tekan information maka Capasity Maintenance akan kembali menjadi 100%

NB : Tolong di cek Maintenance Cartridge nya apabila tinta pembuangan di tempat tersebut sudah penuh, tolong di kuras dan dibersihkan, dengan cara mengeluarkan spon kemudian dicuci dengan air tanpa diperas cukup dengan disemprot air sampai bersih, dan biarkan sampai kering.
Untuk Cartridge nya sendiri cukup di lap dengan tissue/ kain sampai bersih, apabila dibersihkan dengan air takutnya jika chip nya terkena air nanti bisa rusak.
Untuk sementara menunggu spon sampai kering gunakan tissue/ kain untuk pengganti spon sementara agar Maintenance dapat dipasang kembali.

Cara Mengeprint Memakai Profile

Bagi Anda ingin belajar ngeprint menggunakan profile pada mesin printer ploter seperti Epson, langkah ini merupakan settingan photoshopnya, untuk lebih jelasnya, silahkan ikuti langkah- langkah dibawah ini.

Berikut adalah langkah - langkah ngeprint menggunakan profil :

1. Pastikan Profile monitor ter- setting dengan benar, caranya :
   Klik kanan pada desk top - properties - masuk setting - anvanced - masuk ke color management.
   Lihat profil monitor sudah masuk apa belum, kalau belum harus di add dulu ya.....
   Cari profile sesuai jenis monitor yang dipakai di data kalibrasi, terus di apply.


2. Langkah Berikutnya masuk ke photoshop :
   Jika Anda memakai phtoshop 0.7, cek di Edit - Color Setting - pastikan Setting Custom - Color Management Policies - RGB : Off - CMYK : Off - Gray : Off - terus di OK deh....
   Kemudian cek di Image - Mode - Assign Profile - harus selalu tersetting di Don't Color Manage This Document - terus di OK.
   Jika Anda memakai Photoshop CS2 dan Cs3 semua settingan diatas ada di menut Edit, jadi sama langkahnya seperti di atas.


3. Langkah selanjutnya masuk ke File - Print With Preview :
   Pastikan settingan selalu Color Management - Option - Color Handing (CS2 ) - Let Photoshop Determine Colors - Printer Profile - sesuai dengan media - Rendering Intent - Relative - Colorimetric.
   Kemudian masuk ke Page set Up - Printer - Properties - Media sesuai yang di buat - Ink selalu pilih Color/B&W Photo - Mode selalu pilih Custom - pilih media yang sudah dibuat, coba Anvanced dulu , pastikan Color Management selalu tersetting di No Color Adjusment.
   Terus settingan yang lain sudah seperti biasanya.

SELAMAT MENCOBA, SEMOGA BERHASIL.

Servis Hp Yang Tidak Bisa Di Charge

Kerusakan Hp yang tidak bisa di charge menimbulkan kita kebingungan dalam masalah perbaikan nya. Diantaranya kita sering menganti Charger( alat pengisi bateray) . Sebelum kita melakukan pemeriksaan pada komponen hp , alangkah baiknya jika kita mengecek charger nya dulu, caranya yaitu dengan mencoba alat charger lain dengan tipe dan model yang sama, lalu kita coba hubungkan ke hp tersebut. Selain itu jika anda penasaran dengan alat charger yang anda miliki , Anda bisa juga memakai hp lain yang tipe dan lubang charge yang sama dengan hp tersebut, kita hubungkan keduanya, jika ternyata Charger nya tidak ada masalah, kita lakukan langkah berikutnya dengan cara pengecekan pada komponen hp.

Berikut adalah clangkah - langkah untuk memperbaiki Hp yang tidak bisa di Charge :

1. Apabila tulisan "Not Charging" muncul di layar hp, pada saat proses pengisian ulang batery dan indikator pada layar hp berjalan, tetapi batery tidak terisi atau sebaliknya, pada saat pengisian betery, batery terisi tetapi indikator pada layar hp diam, berati kerusakan seperti ini disebabkan oleh kerusakan pada IC Chager , gantilah ic tersebut dengan yang baru.
2. Apabila batery sudah terisi penuh, tetapi indikatornya masih tetap berjalan, maka kerusakan seperti ini disebabkan oleh kerusakan pada IC POWER. Gantilah ic tersebut dengan yang baru.
3. Jika pada saat akan melakukan proses pengisian ulang pada batery tiba- tiba hp tersebut mati sendiri, maka kerusakan seperti ini juga sering disebabkan oleh IC CHARGER dan IC POWER yang sudah rusak
4. Jika pada waktu hp tidak di charge tetapi indikator pengisi batery masih tetap berjalan , berarti kerusakan seperti ini disebabkan oleh kerusakan pada software hp. Cara yang harus dilkukan untuk memperbaikinya yaitu dengan melakukan program ulang ( flash ) pada hp tersebut.

Nah sekarang Anda bisa memperbaiki hp yang tidak bisa di charge sendri tanpa membawanya ke tempat servis hp.

SELAMAT MENCOBA DAN SEMOGA BERMANFAAT BAGI ANDA ???

Servis HP Yang Boros Baterry

Betapa tidak kesal, jika kita memiliki hp yang boros batery, sering kali kita nge-charge tiap hari, pasti kita sering mengeluh dengan keadan yang seperti ini.Tapi sekarang jangan kawatir, saya akan memberitahu cara- cara untuk memperbaikinya.

Berikut adalah cara - cara untuk memperbaiki hp yang boros batery :

• Anda mungkin tidak tahu tentang hal ini, Hp yang boros batery disebabkan oleh pengambilan arus pada batery meskipun keadaan mati, anda mungkin tidaka sadar kan dengan hal seperti ini.
• Cara yang harus dilakukan adalah dengan mengecek IC PA (karena kerusakan seperti ini disebabkan oleh kerusakan pada IC PA ).

• Ceklah IC PA tersebut, jika ternyata ic tersebut sudah rusak maka gantilah dengan yang baru.
• Coba nylakan hp , dan coba gunakan seperlunya untuk mengetahui ketahanan hp tersebut.
• Batery sekarang sudah tidak boros lagi kan?

SEMOGA BERMANFAAT BAGI ANDA ???

Servis Hp Yang Tidak Bisa Membaca MMC

Kita mungkin penasaran , apa yang menyebabkan mengapa MMC tidak terbaca oleh hp. Bila suatu hari kita mempunyai masalah MMC yang tidak terbaca maka pasti kita akan kebingungan, karena didalamnya terdapat data- data penting. Tapi jangan kawatir, disini saya akan memberitahu caranya memperbaiki kerusakan tersebut.

Hal tersebut disebabkan oleh :

• MMC terkunci
• Versi Hp yang tidak sesuai dengan hp tersebut
• System kerja MMC error
• MMC yang terkena virus


Untuk lebih jelasnya, kita ikuti langkah - langkah untuk memperbaikinya.
Berikut adalah langkah - langkah untuk memperbaiki MMC yang tidak terbaca oleh hp :

1. MMC yang tidak terbaca oleh hp disebabkan karena system kerja pada MMC telah mengalami kerusakan, hal tersebut dikarenakan oleh kualitas dari MMC tersebut yang kurang bermutu. untuk mengatasi masalah seperti ini lakukan format ulang pada MMC agar sistem kerjanya dapat kembali normal.
2. Langkah berikutnya yaitu melakukan pengecekan pada versi hp tersebut. Kebanyakan hp yang di upgrade dengan versi hp yang lebih tinggi, hp tersebut tidaka bisa memba membaca MMC nya.
   Cara memperbaikinya yaitu dengan cara penurunan versi hp tersebut.
3. Langkah berikutnya yaitu dengan mengecek hp tersebut apakah didalam hp tersebut terdapat virus hp. Karena Virus pada hp menyebabkan MMC tersebut tidak bisa bekerja dengan normal.
   Cara untuk memperbaikinya yaitu dengan menghapus virus tersebut, dan memberi aplikasi antivirus pada hp tersebut.

SEMOGA BERMANFAAT???

Servis Hp Yang Muncul Contact Service

Ketika kita menyalakan Hp, tiba - tiba Dilayar LCD muncul tulisan "Contact Cervive", kerusakan seperti ini dikarenakan oleh software hp yang berjalan normal, dan kemampuan dari IC POWER dapat bekerja, pada saat itu selftest nya gagal, maka tulisan Contact service pun tampil di layar Lcd hp tersebut.

Berikut adalah cara- cara untuk memperbaiki hp yang dilayar monitor muncul tulisan contact service :

1. Kerusakan seperti ini disebabkan karena checksum MCU ROM gagal, untuk mengatasinya lakukan proses program ulang pada hp tersebut. Jika langkah tersebut gagal lakukan blower ulang pada rangkaian hp tersebut dan lakukan update software hp tersebut.
2. Selanjutnya kerusakan disebabkan oleh oleh Interface IC POWER gagal, hal ini disebabkan oleh solderan yang sudah kendor, blower ulang dan cek ic power, jika rusak ganti dengan yang baru.
3. Selain itu kerusakan juga sering disebabkan oleh solderan hp pada IC COBBA yang telah kendor/ rusak, blower ulang ic tersebut. Jika belum berhasil lakukan penggantian pada IC COBBA dengan yang baru.
4. Setelah perbaikan sudah dilakukan tetapi belum berhasil, langkah terakhir yang harus dilakukan adalah dengan mengecek software hp tersebut, kemudian lakukan program ulang hp tersebut dengan jenis dan versi software yang sama.

SEMOGA BERMANFAAT BAGI ANDA???

Sevis Hp Yang Lampunya Tidak Menyala

Hp yang lampu atau LED nya tidak menyala sering kali membuat kita tidak nyaman, terutama pada waktu malam hari. Untuk memperbaikinya terlebih dahulu kita cek Led tersebut beserta jalurnya, untuk mengetahi penyebab kerusakan hp tersebut.

Berikut adalah langkah - langkah untuk mereparasi hp yang lampunya tidak menyala :

1. Pertama- tama ceklah LED tersebut menggunakan multitester, hubungkan prof multitester dengan kaki -kaki led tersebut( dalam pengujian led kabel merah dapat kaki negatif dan kabel hitam dapat kaki positif). Apabila led menyala berarti led masih dalam keadan baik, tapi apabila tidak menyala berarti led dalam keadan rusak dan harus diganti dengan yang baru.
2. Setelah pengecekan semua led ternyata masih dalam keadaan baik, kita lakukan langkah berikutnya yaitu pengujian pada tegangan dari batery menuju led, apabila dalam proses pengujian ternyata tegangannya tidak masuk kerusakan disebabkan oleh jalurnya yang putus, lakukan trik jumper untuk mengatasinya.
3. Selanjutnya kita cek jalur dari Ic pengontrol (IC UI ) menuju ke led, jika jalurnya putus lakukan trik jumper, setelah melakukan trik tersebut dilakukan tetapi masih tidak bisa, maka blower ulanglah ic pengontrol tersebut.
4. Apabila masih belum berhasil ceklah ic pengontrol, jika IC pengontrol tersebut rusak gantilah ic tersebut dengan yang baru.
5. Coba nyalakan hp tersebut, sudah nyala kan lampunya.

SEMOGA BERMANFAAT BAGI ANDA???

Servis Hp Keypad / Tombol Rusak

Masalah ini mungkin sering kita alami pada sebuah hp kita, tanpa sepengetahuan kita tiba- tiba tombol pada hp tidak berfungsi. Kita mencoba membongkar keypad tersebut dan dibersihkan, tapi apa hasilnya???. Untuk lebih jelasnya kita ikuti langkah- langkah berikut.

Berikut adalah langkah - langkah untuk memperbaiki hp yang tombolnya tidak berfungsi :

1. Pertama-tama kita cek jalurnya,karena kerusakan seperti ini sebagian besar disebabkan oleh konektifitas jalurnya yang kurang baik.Kita bersihkan jalur pcb tersebut menggunakan penghapus, apabila belum berhasil gunakan trik jumper pada jalur tersebut.
2. Apabila semua tombol tidak berfungsi(Hang ), ceklah Ic power , blower ulang Ic tersebut, apabila belum berhasil kemungkinan disebabkan IC POWER tersebut telah rusak, gantilah dengan ic yang baru.
3. Jika ternyata langkah tersebut masih belum juga berhasil, lakukan program ulang pada hp tersebut.

Selesai, cobalah hidupkan hp tersebut dan pencet-pencetlah tombolnya, bagaimana hasilnya???
SEMOGA BERHASIL???

Servis Hp Yang Tidak Bisa Bergetar

Pada sebuah hp apabila kita dalam keadaan penting mestinya hp kita dalam keadaan silent, tapi pasti tetap diberi mode getar, Bagaimana jika Hp kita tidak bisa bergetar???. Untuk hp yang fasilitas getarnya yang tidak berfungsi, kita perlu melakukan pengetesan pada komponen Vibra dan jalurnya.

Berikut adalah cara- cara untuk mengecek komponen Vibra :

1. Langkah pertama yang harus dilakukan adalah mengetes komponen vibra dengan multitester , apabila komponen vibra bergerak, berarti masih baik, dan apabila tidak bergerak berarti sudah rusak dan harus diganti dengan yang baru.
2. Langkah selanjutnya yaitu dengan mengecek jalur pada komponen vibra, apabila putus hubung dengan menggunakan trick jumper.
3. Jika keduanya ternyata masih dalam keadaan baik, maka langkah berikutnya yaitu dengan dengan mengecek IC UI pada hp tersebut. Sebelum mengganti IC tersebut blower ulang dulu, apabila hasilnya masih sama kita perlu mengganti IC UI tersebut.
4. Nyalakan hp, dan cobalah fungsi Vibrate nya, semoga berhasil.

Bagaimana sekarang sudah bisa kan???

SEMOGA BERMANFAAT???

Servis Hp Bisu

Pada Hp yang bisu, apabila hp kita pakai untuk memanggil seseorang, maka lawan bicara kita tidak bisa untuk mendengar suara. kerusakan seperti ini biasanya disebabkan oleh komponen Mic. Untuk lebih jelasnya kita lihat caranya untuk memperbaiki.

Berikut adalah cara- cara untuk memperbaiki hp yang bisu :

1. Ceklah komponen mic menggunakan multitester pada skala x1, apabila jarum bergerak berarti, mic masih bagus, tapi apabila tidak bergerak berarti mic rusak dan harus diganti dengan yang baru.
2. Setelah itu kita kita cek jalur mic. Dalam pengujian kali ini gunakan multitester pada skala x1, caranya yaitu hubungkan kabel prof pada multitester dengan interface mic, apabila bergerak berarti jalurnya masih baik, tapi apabila diam berarti jalur sudah putus, gunakan trik jumper untuk mengatasinya.
3. Jika ternyata jalur mic masih baik, coba panaskan IC AUDIO dengan menggunakan blower, jika masih gantilah IC AUDIO dengan yang baru.
4. Selanjutnya jika penggantian IC telah dilakukan tetapi tetap saja begitu, langkah terakhir yaitu dengan mengeflash hp tersebut.

SEMOGA SUKSES???

Servis Hp Tidak Bisa Memanggil

Pada kasus seperti ini hp tidak bisa digunakan untuk memanggil meskipun terdapat sinyal di layar Hp. Tapi jangan masalah disini saya akan memberi tahu cara- caranya.

Berikut adalah cara- cara untuk memperbaiki Hp yang tidak bisa untuk memanggil :

1. Cara pertama yaitu sebelum Anda membungkar Hp, periksalah pengaturan pada menu hp "Call Setting dan Phone Setting " apakah sudah benar???

   • Pada menu Call Setting/ Pengaturan panggilan : dalam menu ini terdapat menu " kirim identitas pemanggil saya " pilihlah " diatur jaringan atau ya " ( apabila pilihan " tidak " dipilih maka hp Anda tidak bisa untuk memanggil, kecuali untuk operator tertentu saja seperti xl, three, dan indosat )
   • Pada menu "saluran untuk panggilan keluar " pilih saluran 1.
2. Jika pengaturan sudah benar, maka langkah selanjutnya yaitu dengan membongkar bagian hp, untuk langkah pertama kita kita lakukan dengan pengecekan pada IC PA dan jalurnya.
3. Jika ternyata IC PA rusak, maka gantilah dengan yang baru.
4. Apabila IC PA sudah diganti tetapi masih tidak bisa digunakan untuk memanggil, langkah selanjutnya adalah dengan pengecekan pada IC RF (HAGAR ), blower ulang IC tersebut,jika tetap, gantilah IC RF ini dengan yang baru.
5. Jika semua cara telah dilakukan, tetapi masih tetap saja tidak bisa digunakan untuk memanggil, maka langkah terakhir yaitu dengan mengeflash hp tersebut.

SEMOGA BERHASIL???

Servis Hp Sinyal Hilang Saat Telephon

Bagaimana tidak jengkel apabila kita lagi enak- enaknya menghubungi seseorang tiba-tiba panggilan terputus sendiri. Mungkin anda berfikiran bahwa orang yang kita telphon memutus sambungn tersebut. Tapi jangan salah ternyata panggilan tersebut terputus karena sinyal di hp Anda tidak ada/ menghilang. Tapi jangan khawatir, disini saya akan memberitahu caranya memperbaiki hp yang sinyalnya hilang saat memanggil.

Berikut adalah cara- cara untuk memperbaiki Hp yang sinyalnya hilang pada saat menelpon :

1. Pertama - tama periksalah apakah Hp Anda pernah jatuh kedalam ai, jika pernah kerusakan seperti ini biasanya disebabkan oleh VTX dan power supply/ arus pada IC PA.
2. Jika tidak pernah , kerusakan seperti ini mungkin disebabkan oleh kerusakan pada IC RF atau IC PA, gantilah ic tersebut dengan yang baru.
3. Nyalakan hp Anda, dan cobalah untuk menghubungi seseorang, semoga hp Anda bisa berfungsi dengan normal.

Hal tersebut mungkin sering terjadi dalam kehidupan sehari- hari, tapi tenanglah karena masalah tersebut bisa anda tangani sendiri.

SEMOGA BERHASIL???

Servis Hp Sinyal Ada Kemudian Hilang

Hp yang memiliki sinyal tidak stabil memang membuat pemiliknya menjadi tidak nyaman. Masalah hp yang sinyalnya ada kemudian menghilang kebanyakan disebabkan oleh masalah pada software maupun hardware hp.

Berikut adalah langkah - langkah untuk memperbaiki hp yang sinyalnya berubah-ubah :

1. Lakukan pencarian jaringan / sinyal dengan cara manual, jika hp tidak bisa mencari sinyal dengan cara ini, kerusakan disebabkan oleh IC RF (HAGAR ), gantilah Ic tersebut dengan yang baru.
2. Jika proses pencarian jaringan dengan manual bisa, kerusakan seperti ini disebabkan oleh IC PA.
3. Cek lah jalur dari battery ke IC PA apakah jalurnya masih baik.
4. Jika pengecekan telah dilakukan tetapi kerusakan masih tetap saja, kita harus melakukan pemprograman ulang hp tersebut sesuai dengan jenis dan versi software yang sama.

Nyalakan hp tersebut, semoga hp tersebut bisa berfungsi dengan normal.

SEMOGA BERHASIL???

Servis Hp yang Tidak Ada Sinyalnya

Kita mungkin kebingungan dengan masalah Hp yang tidak ada sinyalnya. Pada saat kita memasukkan SIM card lalu menyalakan Hp, maka tidak ada sinyal atau jaringan yang muncul pada LCD Hp.

Berikut adalah cara- cara untuk memperbaiki Hp yang tidak ada sinyalnya :

1. Terlebih dahulu kita cek komponen antena dan konektor antena. Apabila solderan pada saklar antena rusak/ kendor, akan muncul masalah tidak ada sinyal atau jaringan, untuk itu solderlah saklar tersebut dengan blower. Apabila konektor antena kotor, bersihkanlah agar jalurnya terhubung dengan baik.
2. Lalu kita coba cari jaringan dengan menggunakan cara manual, jika dengan cara ini masih tetap gagal, kita bisa pastikan ada kerusakan pada IC RF (HAGAR ). Ganti IC tersebut dengan yang baru.

   • Apabila kita mencari jaringan dengan cara manual gagal, masalah ini disebabkan oleh IC RF(HAGAR), IC AUDIO (COBBA ).
   • Jika kita mencari jaringandengan cara manual kita hanya mendapatkan 1 sinyal saja, masalah ini disebabkan oleh IC VCO.
3. Jika dengan cara manual tidak ada masalah, maka langkah selanjutnya yaitu dengan memeriksa jalur arus dari battery ke IC PA, Jika ternyata IC PA nya rusak maka gantilah dengan yang baru.

Langkah demi langkah telah kita lakukan , tetapi tetap saja belum ada sinyal yang muncul, dalam keadan seperti ini kita harus melakukan langkah yang terakhir yaitu dengan memprogram ulang hp tersebut sesuai dengan jenis hp dan versi software yang sama.

SEMOGA ANDA BERHASIL???

Service HP Mati Karena IC CPU

Berikut adalah ciri- ciri HP yang mati karena IC CPU :

• HP mati total
• HP Hang
• LCD tidak berfungsi
• Tombol tidak berfungsi
• HP tidak ada sinyal

Berikut adalah cara - cara untuk memperbaiki Hp yang mati karena IC CPU :

1. Pertama- tama seperti biasa, Kita gunakan power supply untuk alat pengecekan, saat hp dalam keadan mati , pada power supply jarum ampermeter akan naik ± 100 mA.
2. Langkah berikutnya yaitu dengan penggantian IC CPU dengan yang baru, lepas IC CPU yang telah rusak dengan cara memanasi Ic tersebut dengan blower baru kita ambil Ic nya dan ganti dengan ic yang baru.
   Dalam kasus seperti ini jangan langsung menganti ic tersebut, karena kemungkinan juga disebabkan oleh solderan pada ic yang sudah kendor, maka solderlah ic ini dengan blower.
3. Coba hidupkan hp tersebut, Hp sudah bekerja dengan normal.

SEMOGA BERHASIL???

Service HP Mati Saat Telephon

Pada saat menghubungi seseorang tiba-tiba hp kita mati sendiri, mungkin kebanyakan dari Anda berfikiran bahwa batterynya habis, lalu Kita mencoba men-charge-nya, tapi setelah beberapa jam kita mulai menyalakan hp tersebut ternyata tidak nyala. Hal demikian mungkin saja dilakukan , tapi alangkah baiknya jika kita melakukan proses pengecekan.

Berikut adalah cara- cara untuk mereparasi hp yang mati saat telephon :

1. Pertama- tama kita gunakan power supply untuk proses pengecekan, saat hp dalam keadan mati, lihatlah jarum amparemeter pada power supply tidak bergerak.
2. Pada saat kita menyalakan hp dan melakukan panggilan , jarum ampremeter akan bergerak dan menunjukkan angka diatas ± 400 mA, Sedangkan angka normal pada saat melakukan panggilan dibawah angka ± 400 mA.
3. Dalam keadaan seperti tadi , kerusakan kebanyakan disebabkan oleh kerusakan pada IC PA. Lakukan penggantian pada IC PA tersebut.
4. Setelah proses penggantian selesai dan arunya sudah normal, maka kondisi hp tersebut suda normal.
5. Nyalakan hp, dan hp akan berfungsi dengan normal.


SEMOGA BERMANFAAT???

Service HP Mati Karena Terkena Air

Tanpa sengaja Hp kita jatuh kedalam air atau terendam air karena kita kelupaan mengambil Hp tersebut di saku saat pakaian akan dicuci. Kita mungkin panik ketika melihat hp tersebut sudah masuk kedalam air, Kita tanpa basa- basi terus mengambil hp dan mencoba menyalakannya, tapi ternyata hp tersebut tidak mau menyala," Apa nggak tambah bingung???".
Tapi tenanglah kali ini saya akan memberitahukan cara- caranya.

Berikut adalah cara- cara untuk mereparasi sebuah hp yang terkena air :

1. Pertama- tama, bongkarlah hp tersebut dengan hati- hati. Setelah itu ambilah bagian PCB hp tersebut dan bersihkan dengan menggunakan tiner ( pembersih lain juga gak apa-apa) agar jalur PCBnya tidak berkarat karena terkena air tersebut. Setelah dibersihkan jemurlah PCB tersebut beberapa menit sampai benar- benar kering.
2. Setelah anda yakin bahwa sudah kering, blowerlah jalur- jalur yang kiranya rusak.

3. Setelah itu cek lah hp tersebut dengan mengunakan power supply untuk mengetahui jenis kerusakannya.
4. Ukurlah hp tersebut dengan menggunakan multitester, pada posisi amperemeter.
   ukurlah arus listrik pada hp tersebut, jika jarum ampere pada power supply naik ± 50 mA pada saat tombol "ON" kita tekan, berarti kerusakan seperti ini terletak pada softwarenya. Cara memperbaikinya yaitu dengan memprogram ulang( mengeflash) hp tersebut sesuai dengan jenis dan versi software yang sama, atau bisa juga dengan versi yang lebih tinggi.
5. Sesudah pemrograman ulang selesai, Kita coba nyalakan hp tersebut.

Kejadian seperti ini mungkin sering kali kita alami dalam dalam kehidupan sehari - hari, tapi sekarang jangan bingung karena anda bisa memperbaikinya sendiri dan selain itu teknisi hp sekarang sudah banyak disekeliling Anda.

SEMOGA BERHASIL???

Service HP Mati Sendiri

Lagi enak-enaknya memakai sebuah hp, tiba- tiba Hp mati sendiri.Anda pasti jengkel dengan keadaan yang seperti ini. Selain itu juga, tanpa Anda sadari , ketika kita menaruh Hp didalam saku juga mengalami kasus yang serupa. Tengang saja disini Anda dapat memperbaiki Hp yang mati secara tiba- tiba.

Berikut adalah langkah -langkah untuk memperbaiki hp mati sendiri :

1. Ceklah Battery kita apakah masih dalam keadaan baik. lepaskan battery yang lama, kita uji dengan menggunakan multitester, apabila dalam pengecekan ternyata battery rusak, maka gantilah baterry tersebut, tetapi jika battery masih baik , pasanglah battery tersebut pada hp tadi, dan coba nyalakan hp tadi, nyala apa tidak?.
2. Cek konektor/ sambungan pada battery, apakah ada karat yang melekat pada konektor tersebut, karena kalau ada karatnya tegangan dari battery tidak dapat masuk ke hp, dan hp tersebut tidak bisa nyala karena tidak ada tegangan yang mensupply hp tersebut.
3. Setelah pengujian battery dan konektornya ternyata tidak ada masalah, kita lanjutkan ketahap berikutnya yaitu dengan pengecekan charger batterynya, apabila pada proses pengisian ulang indikator muncul di layar hp, dan hp dinyalakan bisa berarti tidak ada masalah dengan charge-nya, tapi apabila indikator muncul dilayar hp tapi hp tetap saja tidak dapat dinyalakan , maka kerusakan tersebut bisa disebabkan karena kerusakan pada IC PA.
4. Gantilah ic tersebut dengan IC PA yang baru.
5. Langkah berikutnya yaitu pengecekan menggunakan power supply, saat Anda menyalakan hp, jika jarum amperemeter pada power supply diam berarti kerusakan seperti ini terletak pada hardware .

6. Tetapi jika jarum amperemeter pada power supply naik sekitar ± 50 mA, dalam kasus seperti ini kerusakan terletak pada software hp. Langkah yang harus dilakukan yaitu dengan memprogram ulang (flash) hp tersebut dengan jenis dan versi hp yang sama, atau bisa juga dengan versi software yang lebih tinggi.
7. Setelah proses nge-flash selesai, kita coba nyalakan hp tersebut, insyaallah hp akan normal kembali.

Bagaimana , sekarang nda sudah bisa mereparasi Hp Anda sendiri, meskipun awalnya memang agak kesulitan.

SEMOGA ANDA BERHASIL???

Mengidentifikasi Kerusakan HP

Dalam sebuah pesawat handphone tentunya terdapat komponen- komponen utama yang menyusun pesawat tersebut sehingga dapat berfungsi secara maksimal.

Dibawah ini adalah cara- cara untuk mengidentifikasi kerusakan hp beserta jenis kerusakan yang ditimbulkan oleh komponen penyusunnya :

1. ANTENA SWITCH
   Fungsi : Sebagai pengolah dan penyempurna serta menyatukan tegangan signal RX dan signal TX.Masalah yang ditimbulkan :

   • Tidak ada jaringan
   • Hanya keluar salah satu jaringan saja
   • Sinyal naik turun Pada saat tampil, hp langsung mati
2. IC AUDIO ( COBBA)
   Fungsi :Sebagai pengolah sinyal suara yang masuk dari IC RF, kemudian diperkuat dan diteruskan oleh speaker.Memperkuat getaran suara yang telah diubah oleh mic menjadi getaran listrikkemudian diteruskan ke IC RF , dan menjalankan perintah dari CPU.Pada IC audio juga terdapat PCM ( Pulse Code Module ) dan EEPROM yang berfungsi untuk membaca kode sinyal yang datang dari operator untuk disesuaikan dengan IMEI ponsel. Disamping itu juga berfungsi untuk menyimpan data- data ysng bersifat permanen seperti IMEI, phone code,dll.
   Masalah yang ditimbulkan :

   • Contact service
   • Blank hitam pada LCD
   • Signal naik turun
   • Speaker dan mic mati
3. IC CPU
   Fungsi : CPU merupakan serangkaian komponen elektronika yang terintegasi dan akan berfungsi sesuai dengan tugasnya masing- masing. Komponen ini mempunyai tugas yang signifikan, karena komponen ini merupakan otak dari suatu ponsel.Dengan kata lain CPU adalah pusat dari sistem ponsel.
   Masalah yang ditimbulkan :
   Mati total tidak ada jaringan Restart Tiba- tiba hp mati sendiri Contact Service LCD blank
4. IC POWER ( CCONT )
   Fungsi : Sebagai tegangan penyupplay arus listrik kepada masing- masing komponen sesuai dengan kebutuhannya.
   Masalah yang ditimbulkan :

   • Mati total
   • Insert Simcard
   • Contact Service
   • Restart
   • No charging
   • Blank hiatm pada LCD.
5. IC UEM
   Fungsi : Sebagai pensupplay tegangan arus listrik pada masing - masing komponen sesuai dengan kebutuhannya.Pada IC UEM ini merupakan gabungan dari IC POWER , IC UI IC dan CHARGING.
   Masalah yang ditimbulkan :

   • Mati total
   • UPP Bad respon 02
   • Error data 2 ( tornado )
   • Contact service
   • Phone restic ( cek IMEI )
6. IC FLASH
   Fungsi : Komponen ini sebagai media penyimpanan data pada hp yang tidak permanen dalam kata lain dapat diubah atau ditambah dengan data - data yang ada pada komputer. Alat ini sama fungsinya dengan Hard disk pada komputer.
   Masalah yang ditimbulkan :

   • Restart
   • Tiba- tiba Hp mati sendiri
   • Contact service
   • LCD blank
   • Mati total
   • Salah satu data ada yang hilang dari menu
7. EEPROM ( Electrically Erase Programmable Read Only Memory )
   Fungsi : Sebagai tempat penyimpanan pada hp yang dirancang tidak tergantung dengan adanya arus listrik dari hp tersebut, karena sudah ada bateray khusus atau arus listrik yang telah dimilikinya. Biasanya komponen ini menyimpan data pabrik seperti IMEI 1, IMEI 2, Security Code, Versi program dan Tanggal pembuatan senuah hp. namun untuk hp merk Nokia keluaran terbaru, data yang terdapat pada komponen ini tidak dapat diubah.
   Masalah yang ditimbulkan :

   • Mati total ( software )
8. MCU ( Master Control unit )
   Fungsi : Data yang ada dalam hp , yang terletak pada IC audio, data ini bersifat permanen atau sudah ada dari pabrik, seperti : Versi program hp, IMEI, Tahun pembuatan dan Phone Code.
   Masalah yang ditimbulkan :

   • mati total
9. IC RAM
   Fungsi : Komponen ini pada dasarnya merupakan tempat penyimpanan data juga, tapi sifatnya hanya sementara, karena komponen ini cara kerjanya tergantung pada arus listrik yang terdapat dalam komponen tersebut. Jika hp dimatikan maka secara langsung data yang terdapat dalam komponen tersebut akan hilang dengan sendirinya. Komponen ini sangat berkaitan erat dengan aktifitas CPU. semakin besar kapasitas dari RAM maka akan baik pula kinerja dari CPU, Tetapi jika RAM mengalami kerusakan maka CPU tidak bisa bekerja.
10. IC CHARGING
    Fungsi : Komponen ini akan bekerja secara otomatis pada saat pengisian yang bekerja hanya untuk pengisian bateray yang dikendalikan oleh CPU melaui IC pengontrol.
    Masalah yang ditimbulkan :

    • No charging
    • Bateray cepat habis
11. IC UI
    Fungsi : Sebagai pengontrol data yang diperintahkan oleh IC CPU pada Vibrator, buzzer, LED dan bersifat sebagai saklar otomatis pada Hp.
    Masalah yang ditimbulkan :

    • Mati total
    • Tidak ada getar
    • Dering mati
    • LED mati
12. IC PA
    Fungsi : Sebagai pengontrol tegangan sinyal TX serta sebagai penguat akhir sinyal yang akan dipancarkan melalui komponen switch antena yang terdapat pada hp.
    Masalah yang ditimbulkan :

    • Sinyal keluar kemudian menghilang
    • Tidak transmit
    • Mencari jaringan
    • Boros bateray
    • Mati total
13. IC RF ( HAGAR )
    Fungsi : sebagai pengontrol sinyal RX ( masuk ) dan sinya TX ( keluar ) , agar setiap bagian dapat bekerja dengan baik. Komponen ini terdiri dari beberapa bagian yaitu : IF, Mixer, Oscilator, detector, enkoder, Dekoder, AFC, Tone frequency dan squeich.
    Masalah yang ditimbulkan :

    • Mencari jaringan
    • Keluar salah satu jaringan
    • Mati total
    • Restart
    • Blank putih pada LCD
14. IC VCO ( Voltage Control Oscillator )
    Fungsi : Sebagai oscillator/ pembangkit frekuensi yang akan dikirim melaui bagian TX ( pemancaran ) dan Frekuensi yang masuk melalui bagian RX ( penerimaan ) agar tetap sama dengan yang dipancarkan. Disamping itu piranti ini juga berfungsi sebagai pengatur tegangan pulsa dari RF signal processor.
    Masalah yang ditimbulkan :

    • Hanya salah satu kartu yang bisa digunakan ( untuk hp dual kartu )
    • Mencari jaringan sendiri
    • Sinyal ada kemudian menghilang
15. LCD ( Liquid Crystal Display )
    Fungsi : sebagai alat tampilan pada hp.
    Masalah yang ditimbulkan :

    • Blank
    • Tulisan terbalik
    • Tulisan tampil setengah
16. KEYPAD / TOMBOL
    Fungsi : Sebagai peralatan input yang memberikan perintah data kepada CPU untuk diproses dan akan dikirimkan kepada komponen lain yang akan ditampilkan kelayar LCD.
    Masalah yang ditimbulkan :

    • Tidak bisa untuk menulis / memasukkan angka
17. BATTERY
    Fungsi : sebagai sumber arus listrik yang diperlukan untuk memberikan arus pada Hp. Battery untuk Hp ada beberapa macam, yaitu : NiCad/ Nickel Cadmium( NiCD ), Nickel-Metal Hydrate(NiMH), Lithium-Ion( Li-ION ) dan Lithium-polymer(Li-Po).
    Masalah yang ditimbulkan :

    • Nge-drop
    • Pada saat melakukan panggilan, Hp langsung mati
    • Lampu LCD berkedip kedip saat pengisian battery gagal

Sekarang Anda bisa mengetahui komponen - komponen penyusun sebuah Hp serta masalah - masalah yang ditimbulkan oleh komponen tersebut.

SEMOGA BERMANFAAT???

Download Software Handphone

Jika anda ingin menjadi seorang teknisi handphone yang profesional , alangkah baiknya jika anda memiliki sebuah software - software pendukung servis yang cukup memadai. Kali ini saya memposting software handphone untuk seorang teknisi handphone dan untuk seorang yang belajar servis handphone dengan menggunakan software dibawah ini.

SILAHKAN MENDOWNLOAD SOFTWARE HANDPHONE DIBAWAH INI :

• UFS3 DRIVER
• UFS & JAF CABLES PINOUT
• DRIVER MX - KEY
• DRIVER SE TOOL
• DRIVER MODEM NOKIA CDMA
• DRIVER USB & MODEM BLACKBERRY
• BLACKBERRY DEKSTOP MANAGER
• BLACKBERRY USB DRIVER & BLACKBERRY MODEM DRIVER
• NOKIA CABLE FINDER
• NEW NOKIA CABLE FINDER V.5
• CHINA PHONE PC SUITE
